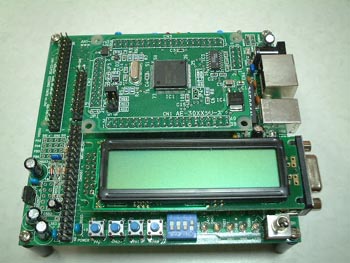

秋月電子で売っている　「ＡＫＩ−Ｈ８／３０５２　ＬＡＮ開発ボードキット」というものを使用します。 このキットはパソコンからＬＡＮ経由でＨ８マイコンのＩ／Ｏをコントロールできます。 携帯電話などからネットワーク経由でいろいろ遠隔操作したら面白そうでしょ？ このキットには、Ｈ８／３０５２Ｆというマイコンボード（右下写真のなかの右側）と、 Ethernetコントローラや入出力端子を備えたマザーボード（右下写真のなかの中央）と、 液晶モジュール（右下写真のなかの左側）とツール類やサンプルソフトが付属します。 ＣＰＵやＲＡＭなどの表面実装ＩＣは初めからはんだ付けされていますが、 その他の部品は説明書を見ながら自分で取り付けます。 全部合体させると左下の写真のようになり完成です。
【Ｈ８-３０５２Ｆ】 ・５１２ｋｂｙｔｅのフラッシュＲＯＭ内蔵 ・８ｋｂｙｔｅのＲＡＭ内蔵（マザーボードに１ＭのＳＲＡＭを増設してあります） ・ソフト書き込み用の回路も搭載されており、パソコンとシリアルケーブルで接続するだけで書き込み可能 　必要なソフトは一式含まれています。 ・動作クロック２５ＭＨｚ

では、ちょっと応用してＬＥＤの代わりに電気スタンドでもＯＮ／ＯＦＦしてみましょう。 考え方としては、ＬＥＤの代わりに１００ＶをＯＮ／ＯＦＦする電気的なスイッチを接続すればＯＫですね。 秋月電子で売っているソリッドステートリレーキットが手元にあったので使用しました。 これは数Ｖ（３〜８Ｖ程度）の制御電圧で商用電源のＯＮ／ＯＦＦが出来る半導体スイッチのキットです。 マザーボードについているＬＥＤは、液晶モジュール（ＬＣＤ）のコントロール信号と同じポートを使用しているので、 文字の表示を行うと一緒に点灯してしまいます。 ということは文字の表示中にスイッチもＯＮ／ＯＦＦしてしまうことになるので、別の空きポートを使用します。 ポートＢのビット５，６（ＰＢ５、ＰＢ６）が未使用のようなので、ここを使用することにしました。 この端子はマザーボードに外部取出し用のパターンも出ているのでよさそうです。 下記写真では４０ピンのフラットケーブルで接続されていますが、別の用途を考えているためです。 今回の目的ではＰＢ５、ＰＢ６、＋５Ｖ、ＧＮＤの４本だけしか使いません。

実際に作ってみた写真です。右側の端子は上から順に、 １．ＬＡＮ　（とりあえずクロスケーブルでＰＣと接続） ２．ＵＳＢ　（ＰＣから５Ｖ電源をもらっているだけです。このキットではＵＳＢ通信は出来ません。） ３．シリアル　（ソフト書き込み用です。通常は必要ありません。） フラットケーブルをはさんで左側は、秋月のソリッドステートリレーキットをユニバーサル基板に組んだだけです。 トライアックには、ＡＣ１００ＶのＯＮ／ＯＦＦ制御が出来るように商用電源が接続されています。 ポートに対して”Lo”でONする結線になっています。フォトトライアックの制御側の吸い込みです。 先にハードを作ってしまいましたが、当然ソフトの変更も必要です。 極力そのまま付属のソースを使用するとして、改造しなければいけない部分が数箇所あります。 １．制御ポートの変更 　　・いままでＰＢ０に割り当てていた部分をＰＢ５へ、 　　・いままでＰＢ１に割り当てていた部分をＰＢ６へ、 ２．ＰＢ５、ＰＢ６を他の制御から影響を受けないようにマスクする。 ３．ポートＢの初期設定 【制御ポートの変更】 それでは実際にどこを修正すればいいのかみていきましょう。 サンプルソフトで行っている制御ポート（LED０〜３）のアドレス定義は「http.c」にあります。 １３行目あたりにあるdefine文でＯＮ／ＯＦＦするポートＢのビット位置を定義しています。 #define　　LED0　　0x1 #define　　LED1　　0x2 #define　　LED2　　0x4 #define　　LED3　　0x8 LED０〜３が、ポートBの何ビット目に該当するのかの定義です。オリジナルでは下位４Bitを使用していますが、 今回は５、６ｂｉｔを使用するのでＬＥＤ０と１を下記のように変更します。 #define　　LED0　　0x20 #define　　LED1　　0x40 これで、ＬＥＤ０をＯＮ／ＯＦＦさせようとすれば、ポートＢのＢｉｔ５の出力が、 ＬＥＤ１をＯＮ／ＯＦＦさせようとすれば、ポートＢのＢｉｔ６が変化します。 【出力ポートのマスク】 他の関数よりポートＢのＢｉｔ５，６が直接アクセスされると不都合が生じます。 それは出力の状態を操作されていることになるからです。 他の関数からはポートＢにアクセスされても状態が変化しないようにマスクしておきます。 複数の場所に手を加える必要があるので、ヘッダファイル（Network.h）にdefine定義しておきましょう。 適当な位置に定義します。下記は例です。 #define　　OUT_P_MSK　　0x60 実際にマスクする部分は３箇所です。 １つ目は、DataLink.c内にあるNIC_Reset()関数部分です。４７０行目付近です。この中に、 　　*PortB=(UCHAR)0x0f; という記述が２箇所あります。このままではリセット時に出力がＯＮしてしまうので、 コメントアウトするか以下のように修正します。ポートＢはＮＩＣの初期化に関係ありません。 　　*PortB=(UCHAR)0x0f|OUT_P_MSK; ２つ目は、LcdDrv4.c内のＬＣＤコントロール関数です。 LcdOut2()　内に直すところがたくさんあります。（２６０行目付近） ここはＬＣＤにデータを送って文字を表示させる関数ですが、ポートＢに出力しています。 　　*Port=********; という部分が全てポートＢへの出力です。 ７箇所ぐらいありますが、全て以下のように変更します。 　　*Port=********|(*PortB　&　OUT_P_MSK); ビット５，６の状態は変化させないということです。 ３つ目は、LcdDrv4.c内のＬＣＤ初期化部分です。９０行目付近のLcdModule_Initial()内です。 上記と同様に*PortB=********;の部分を下記のように変更します。 　　*PortB=********|OUT_P_MSK; 【ポートBの初期設定】 最後に、起動直後に出力がＯＦＦするようレジスタ設定のところで定義しておきましょう。 アセンブラで記述されている、RESETV.ASM内の９０行目付近にポートＢの設定があります。 　　MOV.B　　#H'FF,R0L 　　MOV.B　　R0L,@PBDDR:8　　;PORTB出力 ここの後に下記２行を追加します。 　　MOV.B　　#H'6F,R0L 　　MOV.B　　R0L,@PBDR:8 ポートBに0x6fを出力する命令です。すなわちこの時点でLEDはOFFします。

これらの変更後に、再度コンパイル〜書き込みまで行い完了です。 さあ、うまく動作したでしょうか？ ブラウザからアクセスすると、左のような画面が現れます。 PB0にチェックを入れてSUBMITを押すと、 ボートBのBit５がONするはずです。 （ここでいうONとはポートがLo出力になること）

先ほどのブラウザ画面では、携帯電話の画面に表示しきれません。 もうすこしスマートに表示するように改造しましょう。 http.c内の６９行目付近にHTMLが書かれています。 *HttpMsg_*に格納されているのでここを修正すればよいのでしょう。お好みで修正してください。 HTTPクライアントに送信するHTMLデータは、同ファイルの３７０行目付近にある MakeHttpStr_Aki()内で生成されます。 プログラム中のコメントにもあるとおり、HttpMsg_2のX部分を書き換えるだけです。 HttpMsg_2に変更を加えてしまったら、TempBuff[**]の**部分も直します。 Xの部分が何文字目になるのか**の部分に入れればOKでしょう。

私の作ったブラウザ画面はこんな感じです。 これなら携帯電話に表示しても見やすいと思います。 サンプルプログラムでは、表の一番右側はポートAの状態表示です。 ここをポートBの５，６ビットに変更しました。 すなわち、リロードすれば現在ONしているのかOFFしているのかが分かります。 本来ならポートの状態を別ポートでモニタして表示するのが筋ですが、 改造が楽なので簡易的にこうしています。

この変更に関しては以下のとおりです。 MakeHttpStr_Aki()関数内の先頭に以下の記述を追記します。 　　UCHAR　c_PBDR; 　　CUHAR　*PortPBDR; 　　PortPBDR=(UCHAR*)PBDR; 　　c_PBDR=~(*PortPBDR); 次に下記部分を書き換えます。 　　前：if(c_PADR　&　(UCHAR)LED0){ 　　後：if(c_PBDR　&　(UCHAR)LED0){ これでPB0のところのON/OFF表示がポートの出力状態となります。 そのほかの部分も同様に変更すれば反映されます。

それでは最後に、自宅のネットワークにつなげてインターネットからアクセス制御してみましょう。 多少ネットワークの知識が必要になりますが、ここでは分かっているものとして解説しません。 適当にアクセスされても困りますので、HTTPポートをデフォルト値から変更しておきましょう。 Network.h　内の１５９行目付近に 　　#define　　HTTP_PORT　　80 という記述があります。ここがHTTPのポートを定義している部分です。 ここの８０を適当なポート番号に変えましょう。ここでは１２３４５として話を進めます。 （他のポートとダブっては駄目です。１００００〜６００００ぐらいにしておけば無難でしょう） 変更後ソフトを書き込んでみて、反映されているか確認します。 下記のようなアドレスで接続できれば正常です。アドレスのおしりに、：１２３４５が追加になります。 http://192.168.1.100:12345/ IPアドレスも変えたいなら、２０行目付近の「MY_IP_STR」を変更します。 デフォルトでは１９２．１６８．１．１００です。自宅のLANとサブネットが異なるなら変更します。 次にルータにポートマッピングの設定を施します。 ポート１２３４５へのアクセスを全てH8−LANキットのIPへ渡すようにします。

これだけで設定は完了です。 アクセスできるか試してみましょう。アクセスするには、 http://自宅のIPアドレス：設定したポート番号/ 　（例：　http://***.***.**.**:12345/） と、入力すればOKです。 携帯電話からばっちりアクセスできました。 PB0にチェックして送信すると、部屋の電気がつきました。 ちょっと不思議な気分です。 夏場、家に帰る前にエアコンの電源を入れたり、 防犯対策として外出先から部屋の電気をつけたり、 自宅のサーバーを立ち上げたり・・・いろいろと応用が出来そうです。
