冷却ＣＣＤカメラの延長ケーブルを作成しました。
これで冬の寒い時期にも、庭に出した望遠鏡をコタツの中からコントロールできます。
・・・と思ったのですが、カラー撮影するときにＬＲＧＢフィルターを交換にいかなくてはならないので
あまり便利にはなりませんでした。結局外に行かなくてはなりません。（笑
 |

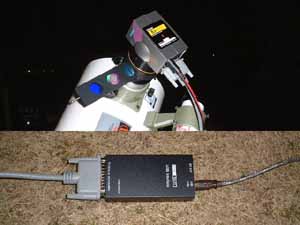

ターゲットは、ビットランの冷却ＣＣＤカメラ「ＢＪ４０Ｌ」と、「ＵＳＢインターフェース」間の延長です。パラレル通信で５０ｍぐらいまでは延長できるようです。 |
 |

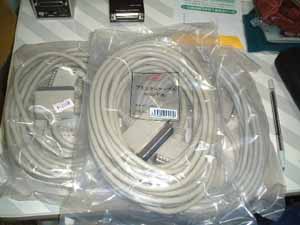

ケーブルはＤＯＳ／Ｖ用のプリンタケーブルを流用します。秋葉原の千石電商で購入しました。１０ｍ１２００円だったので２個買ってきました。 ついでにスカイセンサー２０００ＰＣとパソコンをつなぐ延長ケーブルも購入。こっちは１０ｍ１２００円でそのものずばり延長ケーブルが売っていました。 |
 |
ケーブルの片側を、プリンタのコネクタからＤＳＵＢ２５ピンコネクタ（メス）に付け替えます。（延長用ではなく、直接機器に接続するならオス側をつけます。） コネクタとカバーで２００円程度です。 |
 |

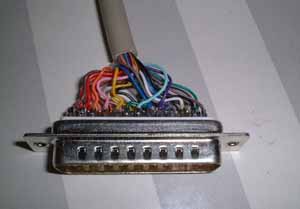

線がたくさんあるので、テスターで反対側との導通を確認しながら半田付けしていきます。延長ケーブルなのでよく考えて結線しましょう。端子に付いている同じ番号同士を接続すると逆さまになってしまいます。 私は無意識に同じ番号に結線してしまい、２度も同じ作業する羽目になりました。結線を間違えると機器を壊す可能性があります。 |
 |
仕上がりはこんな感じです。 純正品は２０ｍの延長ケーブルが４万円らしいので労働費を除けばコスト１／１０以下です。もちろん機材を壊すと高くつきますが・・・ |
