PICでターボタイマ＋αを制作します。

【はじめに】

ここでの回路はレガシィＢ４（Ｃタイプ）のものです。
真似する人はいないと思いますが、ここを参考にしたことに対して、筆者は一切の責任を持ちません。
車の仕組みを知る上での私の個人的な興味であり、実用を考えたものではありません。

エンジンの始動停止にかかわるキースイッチ部分をいじるので、不十分な知識で改造を加えると
人命にかかわる事故につながる恐れがあります。たとえば、

・作業時にST端子をショートさせてしまい、スタータが回りだして急に車が発進して大怪我！
・高速道路や踏み切り上で回路がショートしエンジンがかからくなる！

以上のことを十分理解してくださいますようお願いします。

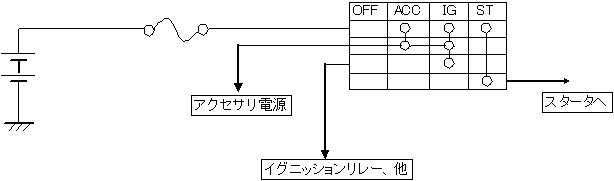

まず、鍵の周辺を見てみましょう。簡単に書くとこんな結線になっています。
OFF、ACC、IG、STはキーポジションです。

線が太くなっている部分は特に意味はありません。
Ｅｘｃｅｌで書いてＧＩＦに変換したら太くなっちゃいました。

電源がバッテリーと直につながっています。キーをひねると、ポジションに応じて
アクセサリ、イグニッションリレー、スタータなどに電源が供給されます。
このあたりは下手にショートさせると、やけどしたり、メインヒューズが飛んだり、
最悪車が勝手に動き出したりして危険なので注意しましょう。

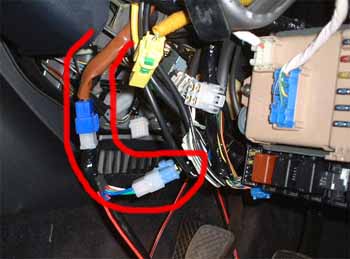

ちなみに実車では４Pのカプラで連結されています。
（写真上はすでに改造済みですが、オリジナルは青いカプラ同士が勘合しています。）

いつでも元の状態に戻せるように、市販されている中間ハーネスを追加して使用します。
私はリモコンでエンジンかける製品のものを使用しました。

エンジンが始動中、キーの位置はＩＧなので、アクセサリ電源と、イグニッション電源が有効になっています。
キーをＩＧからＡＣＣにするとエンジンは切れてしまいます。ということは、ＩＧ電源をONのままにしておけば
キーを抜いてもエンジンはかかったままになるということでしょうか。

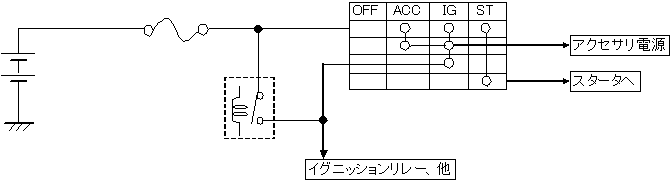

それではここにリレーを追加してＩＧの電源をバイパスさせてみます。
リレーのON／ＯＦＦはマイコンにやってもらいますが、ここでは省略します。

キーを抜くより前に、リレーがONになっていれば、ＩＧは切れないのでエンジンはかかったままになります。
つまり、エンジン始動後リレーをON状態でスタンバイ状態にしておきます。
キーOFFを検出したら、ターボタイマの分だけ待ってからリレーをOFFにすれば目的が達成できます。
キーOFF状態を検出するためにダイオードを１本追加し、上流側をキー状態モニタ用にします。

ちなみにIGを生かしておいて、ACCのみカットというのは通常はありえない組み合わせです。
この状態をつくると、通常では流れない電流が、IGラインに流れ込みます。
通常IGラインにはたいして電流流れないのですが、ACCだけ切ると１〜２A流れてしまいます。

概要はこんなところです。ここから先は制御面と電子回路の説明です。

マイコンは有名なワイチップマイコンＰＩＣ１６Ｆ８４を使用します。

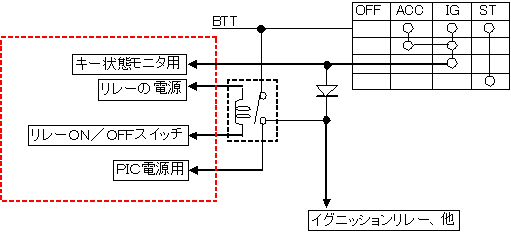

大まかには下図赤点線で囲まれた部分の回路と、
マイコンを動作させるための回路が必要になります。

１．ＰＩＣ電源部


ＰＩＣ電源部はＩＧラインから取ってきます。キーＯＮで電源が供給され、立ち上がります。
その後、自分でリレーをＯＮさえしていれば、キーＯＦＦの状態になっても電源は切れませんね。
最後には自分でリレーをＯＦＦにして（電源を切って）自殺するという原理です。

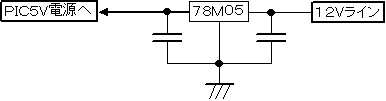

電源部の回路ですが、自動車の電源からマイコンが使用する５Ｖ電源を作ります。
ここは簡単に３端子レギュレータ（７８０５）で５Ｖを作ります。

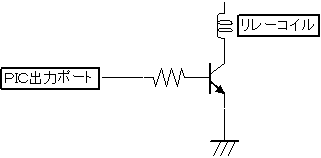

２．リレーＯＮ／ＯＦＦスイッチ


リレーコイルに通電するようにＧＮＤラインに落とします。
ＰＩＣのＯＮ/OFF命令をトランジスタで駆動しているだけです。
これといって変わったことはしていません。

３．リレーの電源

これも何でもかまいません。
私は５Ｖのリレーを使いましたので、ＰＩＣ電源部で作った５Ｖ電源に接続しました。
車用の１２ＶリレーならＩＧラインからそのままとってもよいでしょう。

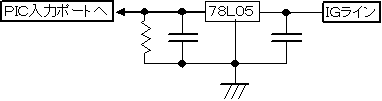

４．キーモニタ用


ＩＧラインの本当のＯＮ／ＯＦＦ状態をモニタするための信号ラインです。
ここに電圧が来ていれば、キーＯＮ状態であり、そうでなければキーＯＦＦ状態です。
ＰＩＣの入力ポートに接続します。５Ｖ以上の電圧をかけると壊れてしまいますので、
ツェナーダイオードで５Ｖのリミッタをかけます。
これが通常のやり方だと思いますが、私は部品の手持ちがなかったので、
５Ｖのレギュレータをかましました。目的が達成できればなんでもいいでしょう。

５．ＰＩＣ作動回路

他のページ（ＰＩＣライターの作成）に記載してあるのでここでは省略します。
リセット回路は、専用のリセットＩＣを使用していますが、なんでもかまいません。
全体の回路図はこんな感じになります。（全体図準備中）

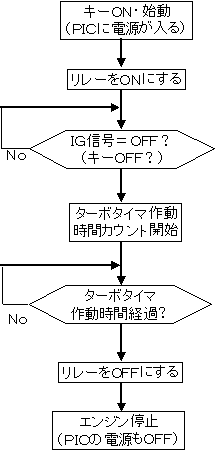

【ＰＩＣプログラム内容】

プログラムの詳細は書きませんが、作動内容だけ示します。
ＩＧの状態を見ることと、リレーのＯＮ／ＯＦＦしかしていないので、
ＰＩＣの参考書買ってくれば簡単にプログラム化できると思います。

実際作ったものは、クラッチ信号や＊＊スイッチなどを取り込んでいて、
クラッチを踏みながらキーＯＦＦしたときだけタイマー作動にしてあります。

次のステップは時間設定の変更と、液晶モニタをつけることです。
